Elektryczny Longboard - nietypowy pojazd RC

Postautor: IdeaTB » 13 lut 2016, 19:30

Dzień dobry. :D

Prezentuje nieco nietypowy pojazd jak na Forumowy kącik RC ale ów pojazd ma kluczowe elementy wykonane na drukarce 3D no i jest sterowany radiowo więc myślę że się kwalifikuje :D w związku z powyższym chciałbym zaprezentować mój nowy projekt deski (Longboard) z napędem elektrycznym

Jestem posiadaczem drukarki GATE, więc głównym założeniem było zaprojektowanie deski z napędem w taki sposób, aby wykorzystać drukarkę do wykonania niektórych elementów. Nie twierdzę, że ABS czy PLA to idealny materiał do tworzenia elementów konstrukcyjnych i napędowych i nie próbuję przekonywać kogokolwiek, że elementy te będą lepsze niż wykonane z aluminium czy włókna węglowego.

Plan zakładał zakup gotowego DECKa, traków (TRUCK) i kół czyli elementów odpowiadających za komfort i bezpieczeństwo jazdy, czyli w zasadzie kompletnej deski bez napędu.

Napęd deski stanowić miały 2 silniki beszczotkowe (BLDC), regulatory obrotów (ESC) i zestaw modelarski do sterowania samochodami (nadajnik-odbiornik RC na 2.4GHz), zasilanie to pakiety akumulatorów modelarskich LiPo.

Elementy zaprojektowane i wydrukowane na drukarce 3D to:
Mocowanie silników bezszczotkowych (PLA)
Koła pasowe tylnych kół (PLA)
Obudowa ESC i odbiornika RC (PLA)
Obudowa (obudowy) akumulatorów (ABS)

Założenia:
Prędkość - 30km/h;
Zasilanie modułowe do 4 modułów jeden moduł LiPo 5Ah/6S (24V);
Zasięg 20-25km (maksymalnie 40-50km przy zastosowaniu 4 modułów);
Pokonywanie wzniesień - 25°.

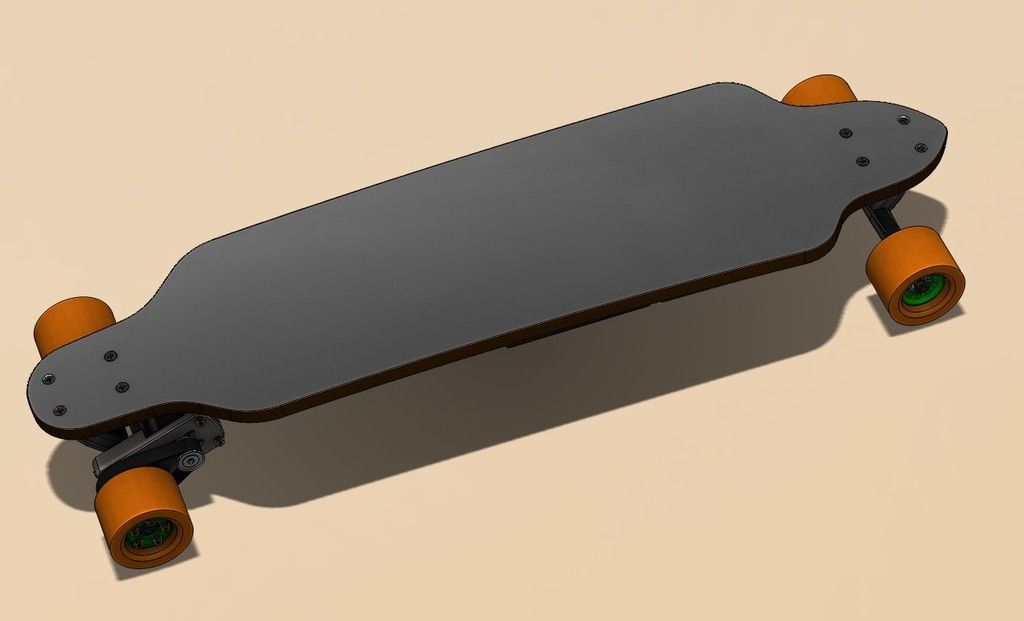

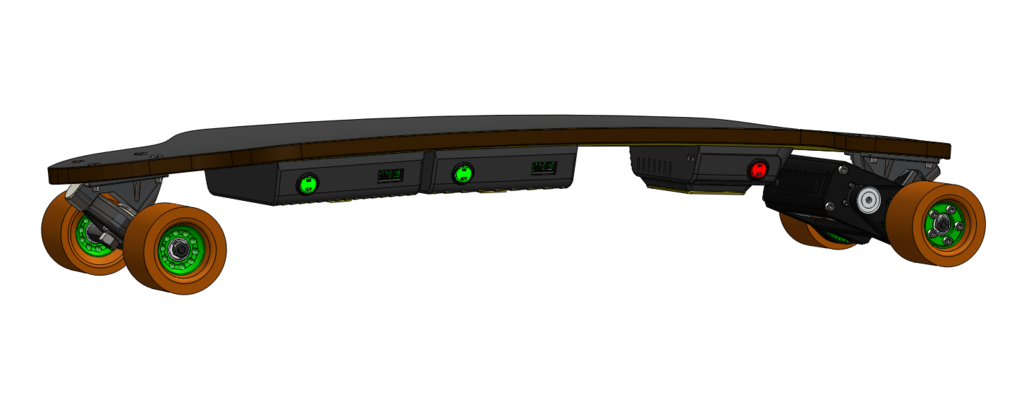

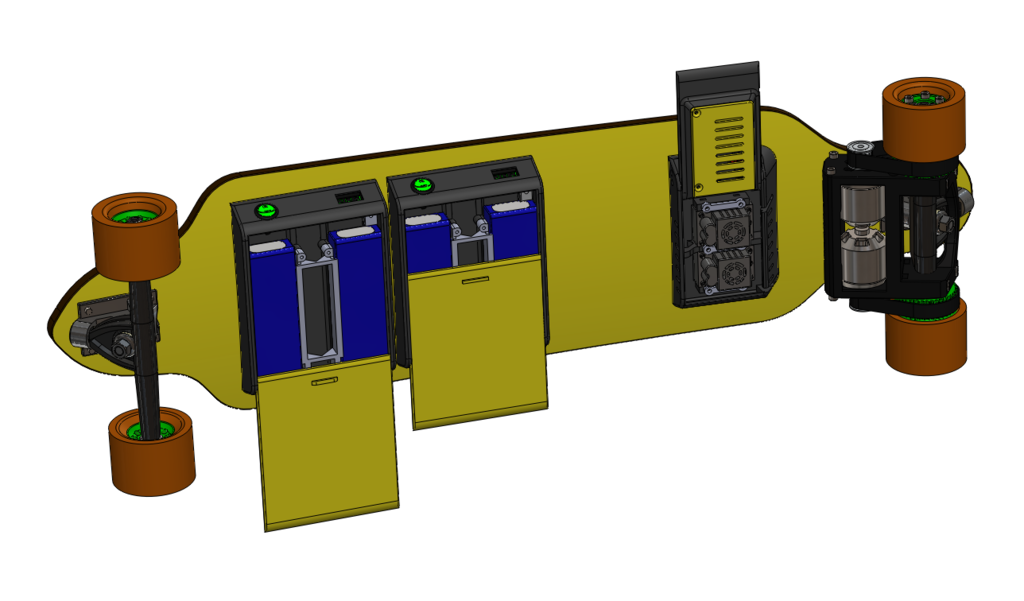

Poniżej projekt
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

Jak zaplanowałem, tak zrealizowałem. Projekt docelowo bazuje na:
- Desce (DECK) SantaFe City Cruiser (taką miałem, więc taką wykorzystałem);
- Truck Paris 195
- Koła Orangatang Kegel
- Silniki 2 x Turnigy Aerodrive SK3 - 5055-280kv 1510W (czyli 2x1.5kW)
- Napęd - tylne 2 koła;
- Przeniesienie napędu - paskami zębatymi HTD5M 15mm;
- Zasilanie LiPo 4 x 5Ah/3S. Na razie jest pakiet 2x5Ah/3S, drugi mogę dołożyć w dowolnym momencie. Jest to tylko kwestia wywiercenia 2 otworów w desce i wydrukowania drugiej obudowy. Pierwotnie pakiety miały być 4, czyli razem 20Ah/6S, docelowo kończę na 10Ah/6S ze względu na mniejszą masę i wystarczającą pojemność do jazdy rekreacyjnej;
- Sterowanie - Samochodowa aparatura modelarska Quanum 2.4Ghz i zamiennie FlySky FS-GT3C. Ta druga głównie z powodów konfiguracyjnych. Można ograniczać prędkość maksymalną silników jednym kliknięciem. Minusem jej są gabaryty.

Elementy składowe
Obrazek

Zrealizowany i wstępnie przetestowany projekt.
Obrazek
Obrazek
Obrazek
Obrazek

Jeden z bardziej kluczowych elementów wydrukowanych na drukarce czyli mocowanie silników
Obrazek
Obrazek

jankess0493
Posty: 384
Rejestracja: 18 lip 2015, 22:46
Lokalizacja: Zielona Góra

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: jankess0493 » 13 lut 2016, 19:37

Wow, mega projekt i mega wykonanie! Masz jakiś filmik jak to jeździ itp ;D?

Awatar użytkownika
marcino
Posty: 189
Rejestracja: 23 lut 2014, 14:35
Lokalizacja: Bydgoszcz kujawsko-pomorskie

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: marcino » 13 lut 2016, 19:56

Super, zawsze kibicuje "ludzie czynu" jakich jest wielu na forach dzielą się wiedza i pomysłem.
Mam pytanie czy wydrukowałeś obudowę silnika z PLA, jaki będzie wpływ po wzroście temperatury
na cała konstrukcje,PLA potrafi się szybko uplastycznić przy wzroście temperatury.
pozdrawiam Marcin

oskar
Posty: 948
Rejestracja: 21 mar 2012, 18:44
Lokalizacja: Oskar, Lwówek Śląski

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: oskar » 13 lut 2016, 20:19

Mmmm świetny projekt. Kiedyś mi po głowie krążył pomysł na longboarda z silnikiem ale nie aż tak dopracowany. Gratuluje!

Awatar użytkownika
IdeaTB
Posty: 107
Rejestracja: 01 lis 2014, 10:10

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: IdeaTB » 13 lut 2016, 20:56

jankess0493 pisze:Wow, mega projekt i mega wykonanie! Masz jakiś filmik jak to jeździ itp ;D?


Jeszcze nie... tzn mam testy i filmy ale korytarzowe niezbyt spektakularne...

marcino pisze:Super, zawsze kibicuje "ludzie czynu" jakich jest wielu na forach dzielą się wiedza i pomysłem.
Mam pytanie czy wydrukowałeś obudowę silnika z PLA, jaki będzie wpływ po wzroście temperatury
na cała konstrukcje,PLA potrafi się szybko uplastycznić przy wzroście temperatury.


Jak pisałem wyżej jeszcze nie zrobiłem jeszcze solidnych testów, robiłem testy dłuższej pracy ale "na sucho" tj bez obciążenia, ale tez bez chłodzenia wywołanego jazdą, w takich testach silniki osiągnęły około 40stC ale latem przy dużych obciążeniach może być gorzej.
Ktoś polecił mi zamiast PLA PETG, nie wiem jednak przy jakich temperaturach się uplastycznia...

Awatar użytkownika
imrahil
Posty: 989
Rejestracja: 27 paź 2012, 19:06
Lokalizacja: Bydgoszcz
Kontaktowanie:

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: imrahil » 13 lut 2016, 21:01

nie no... grubo! :) rewelacja!
oglądam ostatnio w kółko vlogi Casey Neistat'a i on tam ciągle popyla po NY na takim "boosted board"
pewnie wyszło taniej niż oryginał za $2.000, co?

zdecydowanie powinieneś wydrukować też obudowę do appki RC z samym "cynglem" :) (i przełożyć bebechy z FlySky)
pozdrawiam
Jarek

Awatar użytkownika
FlameRunner
Posty: 1271
Rejestracja: 23 mar 2013, 22:02
Lokalizacja: Olsztyn
Kontaktowanie:

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: FlameRunner » 13 lut 2016, 21:03

IdeaTB pisze:Ktoś polecił mi zamiast PLA PETG, nie wiem jednak przy jakich temperaturach się uplastycznia...

Właśnie w tym rzecz, że w wyższej niż PLA.

Awatar użytkownika
IdeaTB
Posty: 107
Rejestracja: 01 lis 2014, 10:10

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: IdeaTB » 13 lut 2016, 21:09

imrahil pisze:nie no... grubo! :) rewelacja!
oglądam ostatnio w kółko vlogi Casey Neistat'a i on tam ciągle popyla po NY na takim "boosted board"
pewnie wyszło taniej niż oryginał za $2.000, co?

zdecydowanie powinieneś wydrukować też obudowę do appki RC z samym "cynglem" :) (i przełożyć bebechy z FlySky)


No nieco... tzn tez 2.000 ale zł :D a moc podobna
Mam taki plan co do obudowy apki, ale testuję na razie na FlySky FS-GT3C a to duuuuza elektronika do zabudowy więc ta apka odpada. Mam jeszcze apke Quanum, ta jest zdecydowanie mniejsza...

Awatar użytkownika
virgin71
Posty: 363
Rejestracja: 02 sty 2013, 13:54
Lokalizacja: Wrocław

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: virgin71 » 13 lut 2016, 21:39

Przychodzi mi na myśl od razu: https://www.youtube.com/watch?v=wwcm0BBhbBg
Ale kolegi projekt jakoś do mnie bardziej przemawia:)

Awatar użytkownika
marcino
Posty: 189
Rejestracja: 23 lut 2014, 14:35
Lokalizacja: Bydgoszcz kujawsko-pomorskie

Re: Elektryczny Longboard - nietypowy pojazd RC

Postautor: marcino » 13 lut 2016, 22:12

IdeaTB pisze:Ktoś polecił mi zamiast PLA PETG, nie wiem jednak przy jakich temperaturach się uplastycznia...

To jak @FlameRunner wspomniał było dobrym pomysłem, zyskujesz odporność udarowa i elastyczność.
PETG temperatura uzależniona od producenta, jedno jest pewne ze dużo wyższa od PLA ok.<60 stopni.
Wazonik PLA w zmywarce się zdeformował podczas testu :lol:
